Socorro!

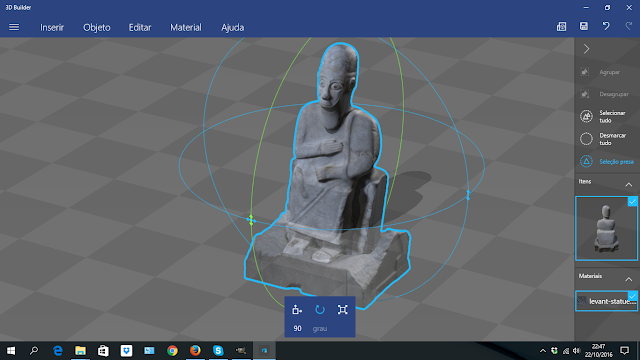

Na imagem, o modelo 3D parecia perfeito. No computador, é muito pesado,
e ao enviar para a impressora 3D o software demorou demasiado tempo
para fazer o
slicing, a impressão correu mal, ou crashou continuamente. O que é que se passa?
É um problema comum nos objectos 3D que encontramos
online. Todos os modelos 3D são constituídos por uma superfície definida por triângulos, chamada
malha poligonal (
mesh,
em inglês). Quanto maior o número de triângulos que define o objecto,
melhor a sua perfeição. Ter modelos 3D com elevados números de polígonos
é desejável, mas por vezes pode-se tornar problemático. Quanto maior
for o número de triângulos, maior será o tamanho do ficheiro e as
necessidades de memória RAM do computador para o processar (quer em
rendering quer em
slicing).
Existem técnicas que permite diminuir o número de polígonos
de um modelo 3D, tornando-o mais leve e fácil de processar. Vamos
mostrar uma, utilizando os recursos do Meshlab. Nesta dica F@b,
utilizámos um
modelo 3D de estatuária suméria digitalizado e disponibilizado pelo British Museum.

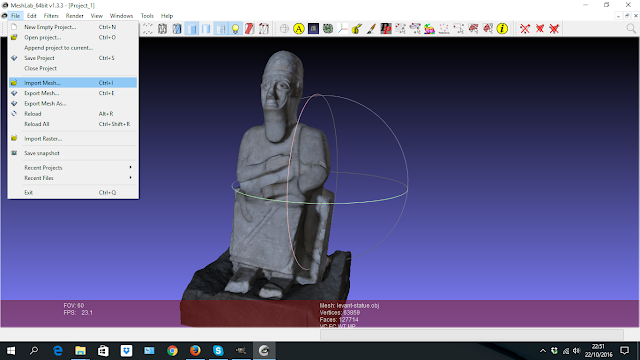

Primeiro, importamos o modelo 3D para o Meshlab com o comando
Import Mesh do menu
File.
No painel do Meshlab podemos saber quantas faces tem a malha poligonal.

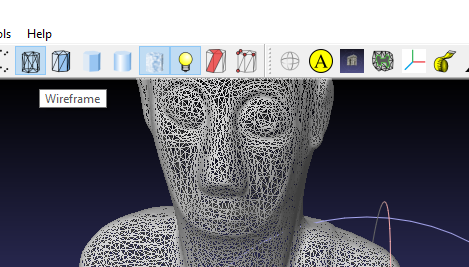

Se o modelo tiver textura associada, podemos visualizar a malha poligonal clicando em
wireframe nas opções de visualização.

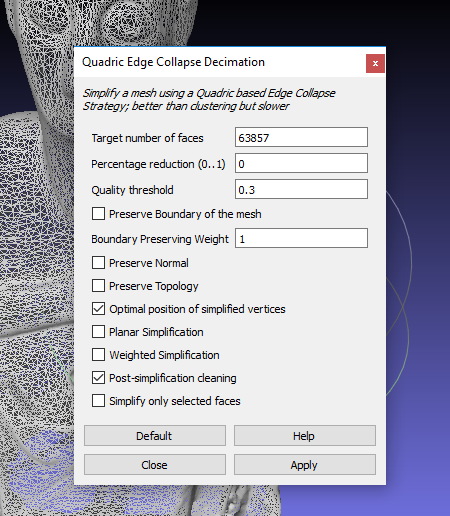

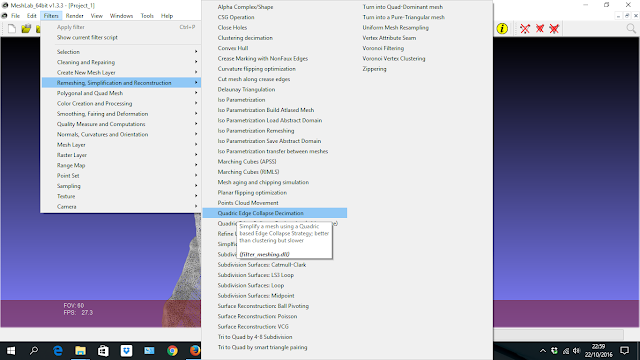

Para diminuir o número de polígonos do modelo, vamos aplicar o filtro
Quadric Edge Collapse Decimation, disponível no submenu
Remeshing, Simplification and Reconstruction do menu
Filters (filtros). O Meshlab dispõe de uma enorme quantidade de recursos para processar modelos 3D.

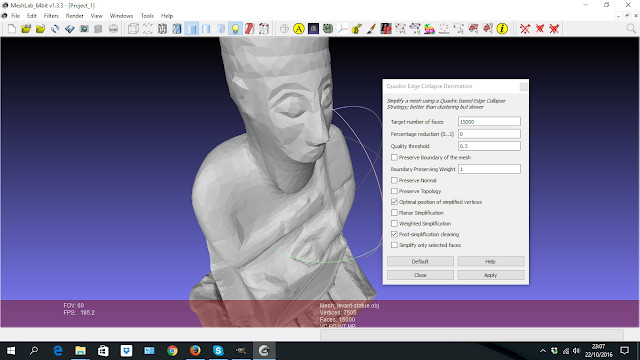

O filtro define de forma automática a diminuição para metade do número de polígonos. Na opção
Target Number Of Faces
podemos definir para quantos polígonos queremos que a redução seja
feita. A qualidade da malha poligonal pode ser controlada nas opções do
filtro.
A
diminiução da contagem de polígonos torna o modelo mais leve, mas
retira-lhe realismo. Podemos ir executando gradualmente este processo,
até atingir o resultado desejado.
Quanto menor o número de polígonos, mais facetado ficará o objecto.
Para finalizar esta dica F@b, reduzimos o número de polígonos do modelo para 25 000.

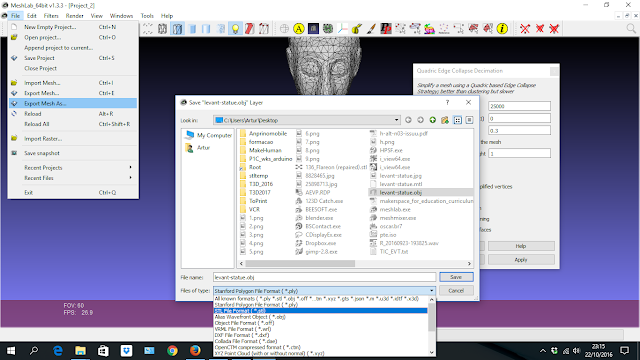

Exportamos o modelo com a opção
Export Mesh As... do menu
File.
No formato, escolhemos ficheiro STL. Uma das melhores ferramentas do
Meshlab é a facilidade com que converte entre formatos de ficheiros 3D.

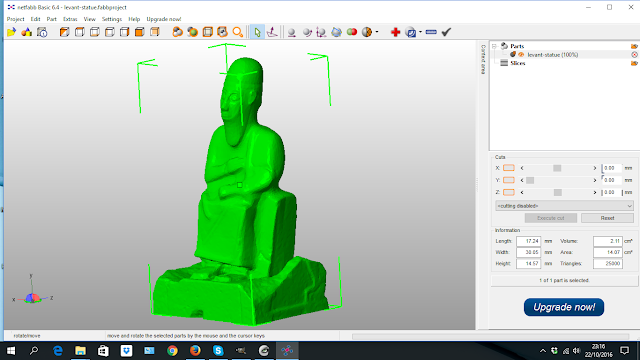

Uma
análise do STL no netfabb (procedimento que recomendamos para
certificar que a impressão 3D vai ser bem sucedida) mostra que o modelo
não tem problemas a corrigir.

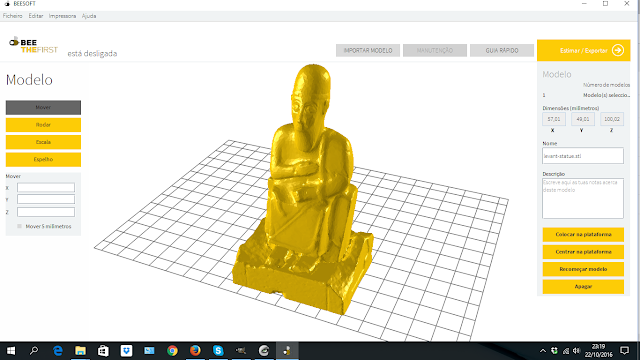

Só
falta imprimir, e levar para a sala de aula. Com esta técnica, podemos
assegurar que a impressão de um modelo 3D pesado será bem sucedida.
